Trabajo Práctico N°7

Amplificadores de potencia en clase A.

Objeto:

• Analizar las características lineales de los amplificadores de potencia en clase A.
• Analizar las potencias que intervienen en una etapa, buscando que el circuito cumpla la condición de operación segura.
• Realizar el trazado de las rectas de carga estática y dinámica, analizando la ubicación del punto Q para que cumpla con la máxima excursión de señal simétrica sin deformación.
• Hallar el rendimiento de potencia.
• Analizar las condiciones de disipación térmica correcta, sin que sufra desbocamiento térmico.
• Buscar para los diseños de los circuitos las soluciones prácticas que mejor se adapten a las consignas del presente trabajo.
• Verificar para cada diseño el funcionamiento de la etapa utilizando software de simulación aplicado.
• Presentar el informe del TP correctamente en tiempo y en forma.

Software aplicado:

• Multisim.

Desarrollo Práctico:

1 - Determinar el disipador adecuado para que el transistor BD135 pueda disipar 5W sin sufrir desbocamiento térmico.

2 -Calcular la máxima potencia que pueda disipar el transistor TIP41, si utilizamos un disipador con una Rtda= 50° C/W.

3 - Determinar el disipador adecuado para que el transistor TIP07 pueda disipar 10W sin sufrir desbocamiento térmico.

4 - Calcular la máxima potencia que pueda disipar el transistor BD136, si utilizamos un disipador con una Rtda = 30°C/W.

5 - Un amplificador de potencia tiene como transistor de salida un 2N3055.Calcular la resistencia térmica del disipador, sabiendo que dicho transistor tiene que disipar 25W y que por problemas de diseño no puede superar el mismo 80mm de longitud por necesidades de montaje.

6 - Calcular la máxima potencia que puede disipar un transistor 2N1711 a una temperatura ambiente de 40°C suponiendo que el montaje del mismo se realizó:



a) Sin disipador.



b) Con un disipador que tiene Rtda= 1,5°C/W.

7. Un amplificador clase A, cuyo circuito se indica a continuación:

Utilizando software aplicado se le determinará las principales características la impedancia de entrada y salida, la ganancia de tensión y de potencia; el ancho de banda, y la distorsión.

a) En primer término haremos la determinación de la impedancia de salida del amplificador.
Conectar los instrumentos  en la forma que se indica a continuación para realizar esta determinación.

Impedancia de salida

b) Determinación de la impedancia de entrada del amplificador. Armar el montaje que se

muestra a continuación.

El valor de la impedancia de salida es de 1K5.

c) Medición de la ganancia de tensión del amplificador.

Arroja un valor de 1,3 V

Buscamos el valor eficaz:  Vrms = Vo = 0.91

                                                 √2

Resistencia del circuito en la cual se midió (Rx) = 1k5

dbm 1 = 20 log   Vrms      +   10 log   600

                       0,775v                     Rx

dbm 1 = -2,67

Vi = 1 Vpk

Buscamos el valor eficaz del valor de tensión de entrada:

Vrms = Vi  = 0,7 v

          √2

Resistencia del circuito en la cual se midió (Rx) = 5k

dbm 2 =  20 log   Vrms      +   10 log   600

                         0,775v                     Rx

dbm 2 = -10,1

G = dbm 1 - dbm 2 = 7,43

Este circuito tiene una ganancia de 7,43 veces.

d)Medición de la potencia de salida del amplificador.

La potencia máxima de salida del amplificador es de aprox 5.2 W

e)Ensayo de la respuesta en frecuencia (ancho de banda) del amplificador.

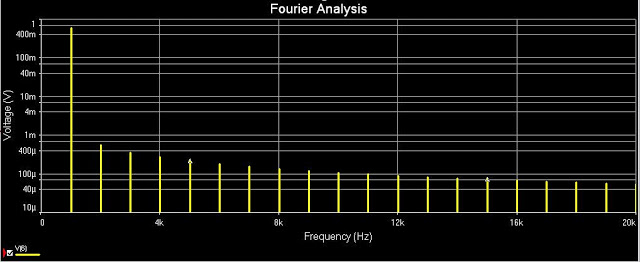

f)Determinación de la distorsión por diversos métodos.

Gráfico:

Cuadro de valores:
